BTX-II 用于實驗室分析的臺式XRD（X射線衍射儀）/XRF（X射線熒光）X射線衍射儀

新一代X射線衍射儀：實驗室用粉末X射線衍射儀（XRD）

源自NASA和Olympus的已獲專利的技術

Olympus的BTX X射線衍射儀初的研發目的是為NASA的火星科學實驗室（MSL）項目進行化學和礦物學檢測，如今已經發展成一款利用XRD/XRF兩種高級技術、進行日常實際應用、設備齊全的臺式儀器。BTX將Olympus和NASA的創新成果結合在一起使用，開創了同時使用X射線衍射和X射線熒光技術進行測量的新方式。
BTX小型臺式X射線衍射儀使用一種專門開發的直接激勵電荷耦合器件（CCD）“攝像頭”，可以同時為X射線衍射和X射線熒光測量收集 X射線光子數據。這是因?yàn)閮?nèi)置攝像頭可以同時探測到光子位置和光子能量。能量分辨率約為200 eV (5.9 keV)的BTX，可以非常方便地進行XRF分析，易如查看軟件光譜顯示。

簡便的樣本準備過程

BTX小型臺式X射線衍射儀大地簡化了X射線衍射實驗中的樣本收集和準備工作。一般來說，為了確保晶粒可以在大量足夠的方向上無序衍射，應該將樣本研磨成粉末并碾壓成小球狀。已獲得專利的BTX小型臺式X射線衍射儀樣本震動艙為用戶免除了這個步驟。只需15 mg的樣本，震動艙的對流傳熱過程就可以為儀器的光學設備提供晶粒結構的許許多多的衍射方向。這樣就可生成非常理想的X射線衍射圖案，而且基本上不會出現使用傳統的準備方式時會遇到的擇優方向影響的問題。得益于獨特的粉末處理系統、非機械性角度計，以及少的復雜性移動部件，BTX可以在耗資少的情況下為用戶提供完全達到了實驗室水平的粉末XRD分析性能。

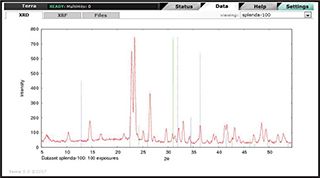

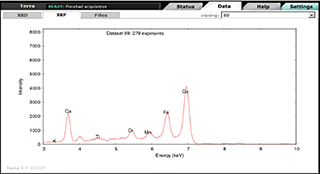

X射線衍射數據 X射線熒光數據


XPowder軟件

和BTX小型臺式X射線衍射儀同時一起發送給用戶的有一個必需的軟件（XPowder），該軟件用于處理X射線衍射數據結果。這個軟件中包含AMSCD礦石數據庫。根據用戶的意愿，XPowder還可以提供使用ICDD粉末衍射文件（PDF）的功能。

針對定量分析，XPowder提供了參考密度比率（RIR） 定量分析方式以及對各種衍射圖案進行分析的工具。此外，BTX小型臺式X射線衍射儀還可以多種文件格式提供XRD圖案數據，從而可使用戶方便地獲得第三方項目中的XRD圖案的判讀信息。

連通性

BTX小型臺式X射線衍射儀可以獨立于嵌入儀器本身的軟件而操作。用戶可以通過以太網或無線連接（802.11b/g），訪問操作系統。這種     遙控操作方式在控制儀器和隨后的數據處理方面具有大的靈活性。

技術規格
